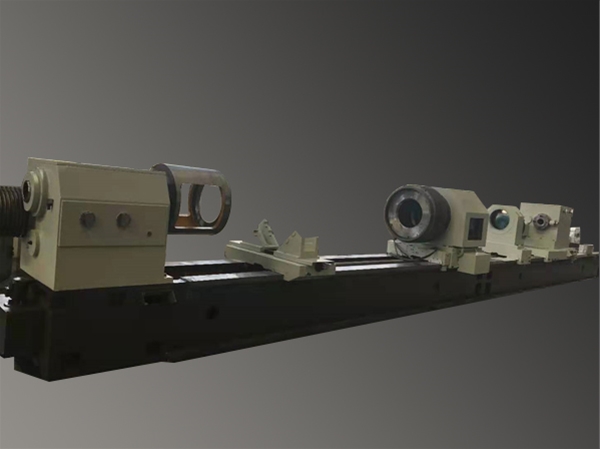

T2150深孔钻镗床

名称:T2150深孔钻镗床

详细信息

   该机床是专业加工圆柱形深孔工件的设备,如加工机床的主轴孔,各种机械液压缸、汽缸等圆柱形通孔、盲孔及阶梯孔。机床不但可以承担钻削、镗削,而且还可以进行滚压加工,钻削时采用内排屑法。机床床身刚性强,精度保持性好。主轴转速范围广,进给系统采用调频电机驱动,能适应各种深孔加工工艺的需要。授油器紧固和工件顶紧采用液压装置,仪表显示,安全可靠。

该机床为系列产品,还可按用户要求设计制造各种特性产品。

设备主要技术参数:

1. 镗孔孔径范围………………………………… Φ160-Φ500mm
      钻孔孔径范围…………………………………Φ30-Φ120mm
2. 加工孔最大深度……………………………   1000-12000mm
3 夹持工件直径范围 …………………………… Φ450-Φ700mm
4. 主轴中心高(主轴中心到平轨的距离)……    625mm
5. 床头箱主轴孔直径  ………………………… Φ120mm
6. 床头箱主轴前端锥孔  ……………………… Φ135mm   (锥度:1:20)
7. 主轴转速范围………………………………… 14、22、35、88、140(rpm)  (6级)
8. 进给速度范围 …………………………………5---200(mm/min) (无级)
9. 拖板快速移动速度 ……………………………1m/min
10.主电机功率…………………………………… 37Kw
11.进给电机功率………………………………… 5.5Kw
12.拖板快速移动电机功率……………………… 5.5Kw
13.冷却泵电机功率……………………………… 5.5Kw(两组)
14.中心架夹持最大直径………………………… Φ800mm
15.床身宽度……………………………………… 800mm
16.进刀丝杠……………………………………… Tr70X10
17.液压泵电机功率……………………………… 4Kw
18.液压系统额定压力…………………………… 6.3Mpa
19.冷却系统额定压力…………………………… 2.5Mpa
20.冷却系统流量………………………………… 300L/min(两组)
21.钻杆箱电机……………………………………30Kw
22.钻杆箱主轴孔径………………………………Φ75mm
23.钻杆箱主轴前端孔径…………………………Φ85mm (锥度:1:20)
24.钻杆箱主轴转速范围、级数…………………40-500(rpm)12级
