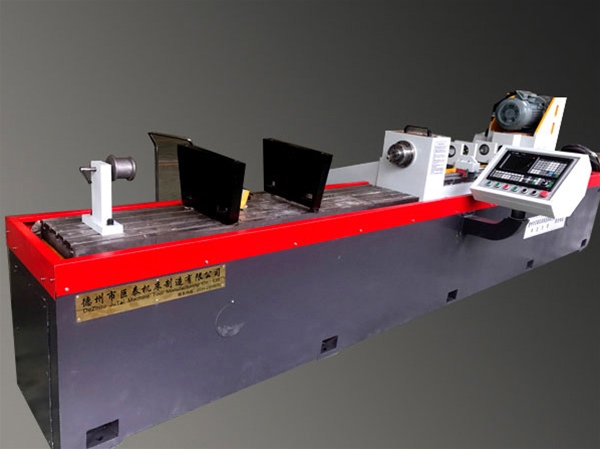

ZK2103数控深孔枪钻

名称:ZK2103数控深孔枪钻

详细信息

  一、机床的用途及特点:

本机床是一种高效、高精度、高自动化的专用深孔钻床,采用外排屑钻削法(枪钻法),通过一次钻削可以代替一般需要钻、扩、铰工序才能达到的加工精度和表面粗糙度。本机床采用数控系统控制,它既适合于小批量的加工,又特别适合大批量的生产加工。它既能钻削通孔,也能加工盲孔或阶梯孔。广泛应用于模具、汽车、液压、航空、纺织机械、热交换器、铝型材等行业中的深孔加工。

该机床床身采用整体精密铸造,箱体结构内置加强筋,床身的四周设计有回油槽,收集溢流油液。传动部件为精密滚珠丝杠传动,配备矩形滑动导轨,具有刚性强、加工效率高、运动平稳、精度保持性好;有足够的静态、动态、热态刚度。所选用控制和驱动系统精度高、稳定性强、响应速度快。机床使用、操作、维修方便,造型美观。

二、机床的主要技术规格及性能参数

项目名称

单 位

参数

钻孔直径范围

mm

Ø3-Ø30

最大加工深度

mm

1000

工件的最大夹持直径

mm

120

滑台导轨面至主轴中心高

mm

100

钻杆箱主轴转速范围

r/min

800~7000(无级)

进给速度范围(Z轴)

mm/min

10~500(无级)

冷却液最大压力

MPa

10Mpa

冷却液最大流量

L/min

100

进给拖板快速移动速度

mm/min

3000

进给电机扭矩

Nm

10

床头箱电机功率

KW

3KW(可根据客户需求增设)

钻杆箱电机功率

kW

5.5KW(变频电机)

T型槽工作台面至主轴中心高

mm

240

电源总容量

KW

20

压缩空气消耗量

机床重量(约)

T

(约)7-8T

占地面积

长4500mmx宽2000mmx高1800mm

备       注
