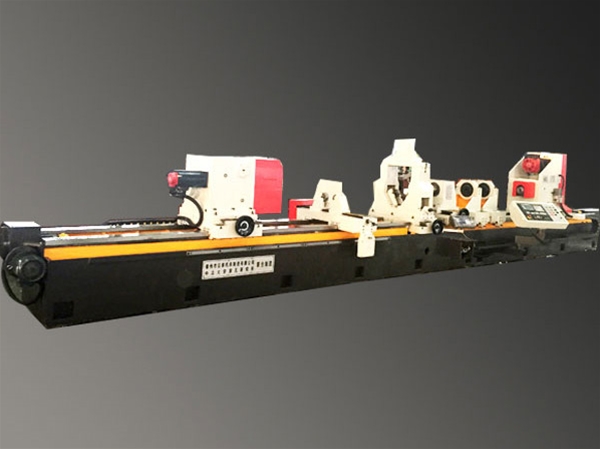

名称：ZK2106数控深孔复合钻床
详细信息
机床概述：
机床为卧式布局，采用枪钻(外排屑)和BTA (内排屑)两种加工工艺，不可同时使用。采用卡盘夹持一端，工件托架支撑另一端。设备主要用于轧辊深孔的加工，工件掉头加工，单头加工最深2米。
工件掉头后，需要找对钻孔位置，因此在加工前需要在工件外圆或端面划线，或者工件上有其他可找对钻孔位置的基准。
孔径范围：枪钻：φ6mm～φ25mm BTA: φ20mm～φ60mm
最大孔深：2000mm
工件最大长度：4000mm
数控系统： KND-1000M
加工精度：
孔偏斜度：1mm/1000mm(工件材质均匀)
粗 糙 度：Ra0.8～Ra 3.2um
孔径精度：IT7～IT10
机床主要参数：
|
技术规格 |
参数 |
备注 |
||||
|
工作范围 |
钻孔直径范围 |
枪钻 |
Φ6～Φ25mm |
|||
|
BTA |
Φ20～Φ60mm |
|||||
|
钻孔最大深度 |
2000mm |
|||||
|
最大工件长度 |
4000mm |
|||||
|
工件直径范围 |
Φ100～Φ400mm |
|||||
|
孔最大偏心量 |
180mm |
|||||
|
机床性能 |
Z轴 |
进给速度范围 |
0～500mm/min |
无级 |
||
|
快速移动速度 |
5000mm/min |
|||||
|
进给电机扭矩 |
15Nm |
配减速机 |
||||
|
钻杆箱 |
转速范围 |
450～3000r/min |
无级 |
|||
|
电机功率 |
18.5KW |
主轴电机 |
||||
|
工件分度装置 |
分度精度 |
0.05度 |
||||
|
电机扭矩 |
23Nm |
带抱闸 |
||||
|
卡盘规格 |
Φ400mm |
|||||
|
横向移动行程 |
180mm |
|||||
|
其它 |
最大钻孔长径比 |
50：1 |
|
|||
|
机床总功率(约) |
57KW |
|
||||
|
机床总重量(约) |
20吨 |
|
||||
|
电源 |
380V、50Hz |
|
||||
|
工作环境温度 |
0～40℃ |
|
||||
|
数控系统 |
KND-1000M |
|||||
|
冷却系统 |
最大压力 |
8MPa |
可调 |
|||
|
最大流量 |
200L/min |
可调 |
||||
|
过滤精度 |
40μm |
|
||||
