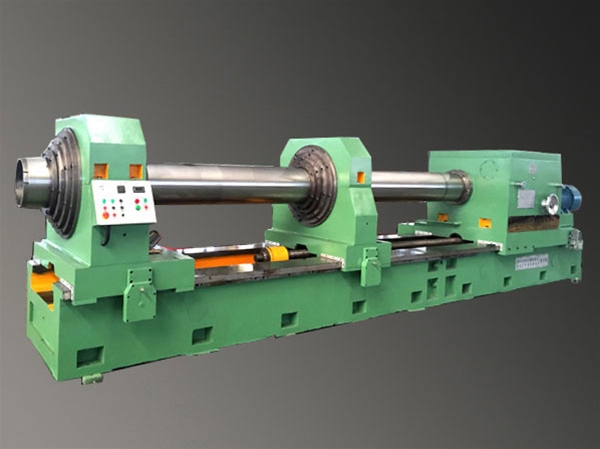

名称：T2180深孔套料机床
详细信息
机床用途:该机床专为套料设计的专用机床，也可用于粗镗加工：采用刀具旋转和进给的加工方式，加工时冷却液在钻杆箱主轴后端进入，对刀具冷却润滑，同时把加工的铁屑在刀的外边排出。通过排屑斗把铁屑和冷却液送出。套料加工的加工结果是一根圆钢加工出一根圆管和一根棒料。粗镗通过加工把原来的内孔加大。机床由床身、钻杆箱、移动托板、进给系统、套料杆支架、前箱支架总成、工件平台、冷却系统、电气系统、排屑装置等主要部件组成。钻杆箱在床体上由进给系统移动，并且带动套料杆旋转，完成切削运动，切下的铁屑由床头箱主轴端进入套料杆的冷却液带走。粗镗为使用粗镗刀加工，工作原理同套料。
机床参数：
|
项目名称 |
参数 |
单位 |
|
工作范围 |
||
|
套料孔直径 |
Φ400--Φ800 |
mm |
|
粗镗孔径范围 |
Φ400--Φ800 |
mm |
|
加工最大深度 |
3000 |
mm |
|
工件夹持直径范围 |
Φ500—Φ900 |
mm |
|
主轴 |
||
|
主轴中心高 |
680 |
mm |
|
床头箱主轴孔径 |
Φ120 |
mm |
|
主轴前端锥孔 |
Φ130 1：20 |
mm |
|
主轴变速范围 |
16—26 3挡 |
r/min |
|
进给参数 |
||
|
进给速度范围(无级) |
5-300 |
mm/min |
|
托板快速移动速度 |
2 |
m/min |
|
电机部分 |
||
|
主电机功率 |
45 |
KW(1480rpm) |
|
托板快速电机功率 |
5.5 |
KW |
|
进给电机功率 |
7.5 |
KW 伺服电机 |
|
冷却泵电机功率 |
4 |
KW 1组 |
|
其它 |
||
|
冷却系统额定压力 |
0.25 |
Mpa |
|
冷却系统流量 |
400 |
L/min |
|
效率考核 |
||
|
切削速度 |
40 |
m/min |
|
进给速度 |
0.5 |
mm/r |
