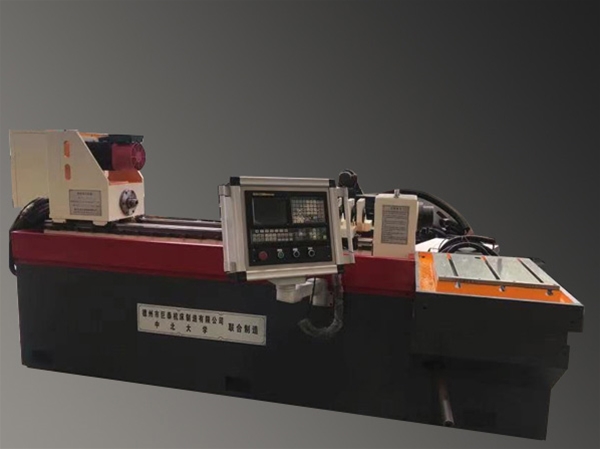

两坐标数控深孔钻床

名称:两坐标数控深孔钻床

详细信息
一、 机床的用途及特点:
本机床是一种高效、高精度、高自动化的专用深孔钻床,采用外排屑钻削法(枪钻法),通过一次钻削可以代替一般需要钻、扩、铰工序才能达到的加工精度和表面粗糙度。本机床采用数控系统控制,它既适合于小批量的加工,又特别适合大批量的生产加工。它既能钻削通孔,也能加工盲孔或阶梯孔。广泛应用于模具、汽车、液压、航空、纺织机械、热交换器、铝型材等行业中的深孔加工。
该机床床身采用整体精密铸造,传动部件为精密滚珠丝杠传动,配备直线道轨副,具有刚性强、加工效率高、运动平稳、精度保持性好;有足够的静态、动态、热态刚度。所选用控制和驱动系统精度高、稳定性强、响应速度快。机床使用、操作、维修方便,造型美观。

二、机床的主要技术规格及性能参数

主要技术参数 单 位
钻孔直径范围 mm ¢3-¢20
最大加工深度 mm 1000
滑台导轨面至主轴中心高 mm 100
钻杆箱主轴转速范围 r/min 600~6000(无级)
进给速度范围(Z轴) mm/min 10~500(无级)
冷却液最大压力 MPa 10Mpa
冷却液最大流量 L/min 100
进给拖板快速移动速度 mm/min 5000
进给电机扭矩 Nm 10
钻杆箱电机功率 kW 4KW
T型槽工作台面至主轴中心高 mm 170
T型工作台移动电机功率 Kw 3.6
T型工作台移动距离 mm 500
机床总功率(约) KW 25
机床重量(约) T (约)7-8T
