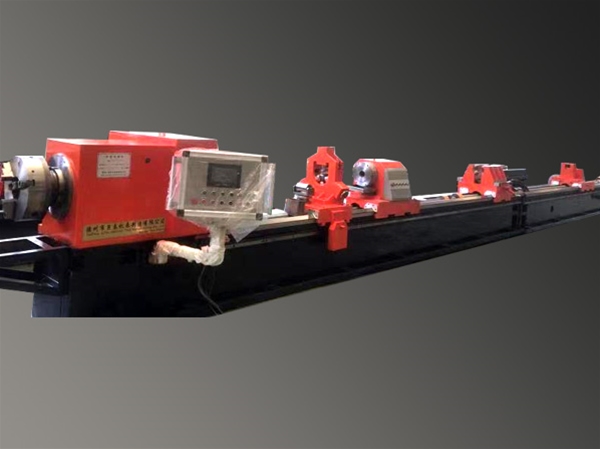

TLK2012x5M深孔拉镗床

名称:TLK2012x5M深孔拉镗床

详细信息
一、机床基本性能:

A:该机床的工作形式是床头箱夹持工件旋转,镗杆夹紧支座加紧镗杆且拉着镗杆做切削运动的工作形式,这种加工形式能够更好保证工件的直线度和出口偏斜。
B:该机床主要功能是对工件孔进行扩镗。加工时冷却液自授油器进入,对切削区进行冷却、润滑及带走切屑,切削液的流向与刀具进给的方向相反。
C:工作形式:为工件选转,刀具进给(不旋转)。

二、机床的加工精度:

A:孔加工精度IT8-9,表面粗糙度R1.6—R3.2
B:加工孔的出口偏斜全程不大于0.05mm
三、机床的加工效率:
切屑速度根据加工情况确定,一般控制在30-200mm/min范围
快速退回可达到6m/mim
镗孔时最大加工余量,单边不大于4mm
四、   设备主要技术参数:

1、  镗孔直径范围..............................  φ40-φ120
2、  镗孔深度.范围..............................  2500--5000mm
3、  工件夹持直径范围.......................  φ50-φ140
4、  主轴中心高...................................... 370mm
5、  主轴孔径........................................ φ138mm
6、  主轴变速范围..............................   30-450rpm  无级
7、  进给速度范围...............................  30-200mm/min无级
8、  快速移动速度................................  6000mm/min
9、  床头箱电机...................................  22KW 伺服电机
10、进给电机......................................  4.7KW伺服
11、冷却电机......................................  11KW
12、冷却流量......................................  200L/min
13、冷却压力.......................................  0.86MPa
