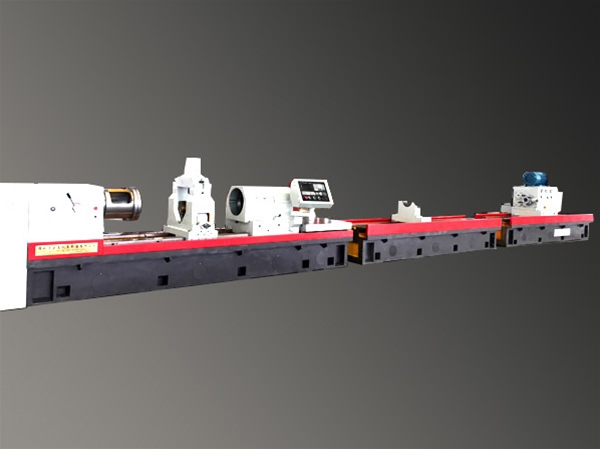

T2120G深孔珩磨钻镗床

名称:T2120G深孔珩磨钻镗床

详细信息

机床用途

该机床是加工圆柱形深孔零件的专用机床,适用于圆柱形深孔工件的钻镗削加工,镗孔时采用授油器供油,通过切削区,把切屑排向床头的排屑斗。钻孔时采用内排屑方式(BAT)方式,即授油器供油,通过切屑区,把切屑由钻杆内部排向床身后部的排屑斗。

机床结构

机床采用PLC控制,授油器和进给拖板往复运动均采用伺服电机控制,传动采用居两导轨中部的齿条传动,保证了超长运动中进给传动的精度和刚性的要求。床体两侧安装保护,并采用地上油箱结构,改善了机床环境。机床可配备自动或手动涨缩高效组合刀具,大大提高了机床加工效率。

技术参数

主要技术参数

单 位

参数

钻孔直径范围

mm

¢40-¢110

镗孔直径范围

mm

200

中心高

Mm

400

镗孔最大深度范围

mm

1000-8000

卡盘直径

mm

400

中心架夹持直径范围

mm

50-400

主轴转速范围、级数

r/min

60-1200 三级无极

给进速度范围

mm/min

5-2000 (无级)

主电机

kw

N=30

进给电机

kw

N=4.7

冷却泵电机

kw

N=5.5

冷却系统额定压力

MPa

2.5

冷却系统流量

L/min

300

数控系统

KND-1000mM4
