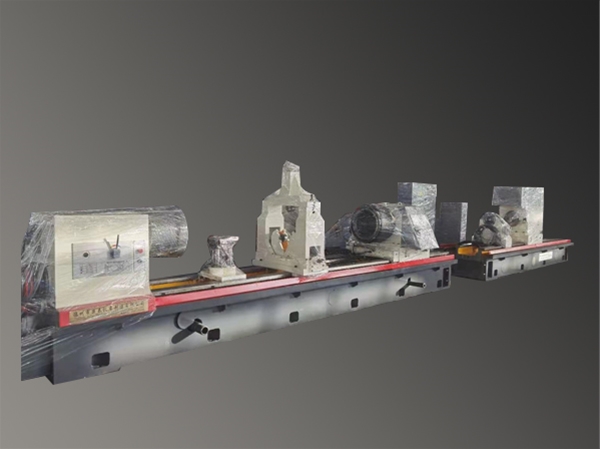

T2136G深孔钻镗床

名称:T2136G深孔钻镗床

详细信息
1.机床主要用途及特点
该机床是工件旋转刀具旋转和进给的加工方式,即可加工通孔也可加工盲孔和阶梯孔的设备。该机床是能够钻孔镗削和滚压加工的加工方式,钻孔时内排屑、推镗向前排屑,由授油器授油,配有床头箱和钻杆箱使工件旋转和刀具旋转和进给的加工方式。
2.机床加工精度
孔径加工精度……………………………………IT7-IT10
钻孔的表面光洁度………………………………Ra3.2-Ra12.5
镗孔表面粗糙度…………………………………Ra1.6-3.2μm
滚压表面光洁度…………………………………Ra0.4-Ra0.8
出口偏斜…………………………………………0.25mm/M
直线度…………………………………………0.15mm/M
    两孔平行度……………………………………0.5mm/2M
3. 机床的主要技术参数
     钻孔直径范围………………………………φ30mm~φ120mm
镗孔直径范围………………………………φ40mm~φ360mm
中心高……………………………………………… 500mm
镗孔深度范围………………………………1000~3000mm
中心架夹持直径范围…………………………φ100~φ500mm
拖架夹持直径范围……………………………φ100~φ500mm
主轴转速范围、级数 …………………50~800r/min 三级级内调速
进给速度范围 ……………………………5~2000mm/min (无级)
钻杆箱钻速范围…………………………5~500r/min
主电机……………………………………… N=37kW调频电机
钻杆箱电机………………………………22Kw伺服电机
进给电机 ………………………………N=5.5kW    伺服电机
授油器电机移动 ……………………………N=1.1kW
液压泵站电机功率…………………………1.5Kw
液压泵站压力………………………………6.3MPA
冷却泵电机………………………… 5.5kW;n=1440r/min(2组)
 冷却系统额定压力 ……………………………0.5MPa
冷却系统流量 ………………………………300L/minX2
