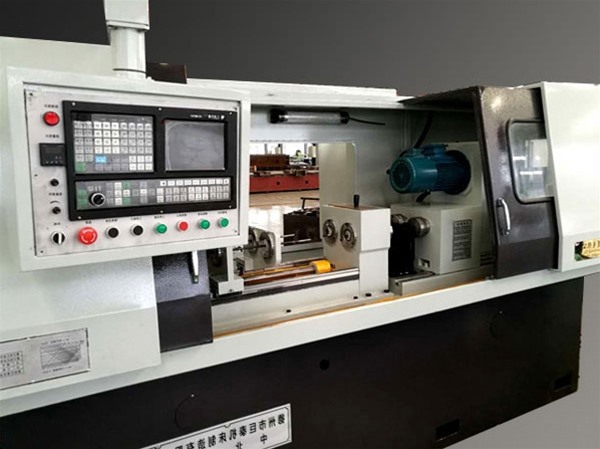

ZK2103双轴数控深孔枪钻

名称:ZK2103双轴数控深孔枪钻

详细信息

  一、机床的用途及特点:

本机床是一种高效、高精度、高自动化的专用深孔钻床,采用外排屑钻削法(枪钻法),通过一次钻削可以代替一般需要钻、扩、铰工序才能达到的加工精度和表面粗糙度。本机床采用数控系统控制,它能适合于小批量的加工,特别适合大批量生产的加工要求。它既能钻削通孔,也能加工盲孔或阶梯孔。它既能加工通孔,也能加工盲孔或阶梯孔;广泛应用于煤矿、汽车、液压、航空、纺织机械、热交换器制造、铝型材制造等行业中的深孔加工。

该机床采用整体精密铸造床身,精密滚珠丝杠传动,线性道轨,具有刚性强、加工效率高、运动平稳、精度保持性好;有足够的静态、动态、热态刚度。所选用控制和驱动系统精度高、可靠性好、响应速度快。机床使用操作,维修方便,造型美观。



二、  机床的主要性能参数:




项目名称

单 位

参数

钻孔直径范围

mm

Ø5-Ø30

最大加工深度

mm

500

主轴头数

2

滑台导轨面至主轴中心高

mm

140

最大夹持工件直径

Mm

160

钻杆箱主轴转速范围

r/min

600~6000(无级)

进给速度范围(Z轴)

mm/min

10~500(无级)

冷却液最大压力

MPa

10Mpa

冷却液最大流量

L/min

100x2

进给拖板快速移动速度

mm/min

5000

进给电机扭矩

Nm

10

钻杆箱电机功率

kW

5.5KW

轴间距

mm

180

T型槽工作台面至主轴中心高

mm

230

机床总功率(约)

KW

20

机床重量(约)

T

(约)6

占地面积( 不含防护)

长2500mmx宽2200mmx高1800mm

备       注

 机床重量不包括电气控制柜
