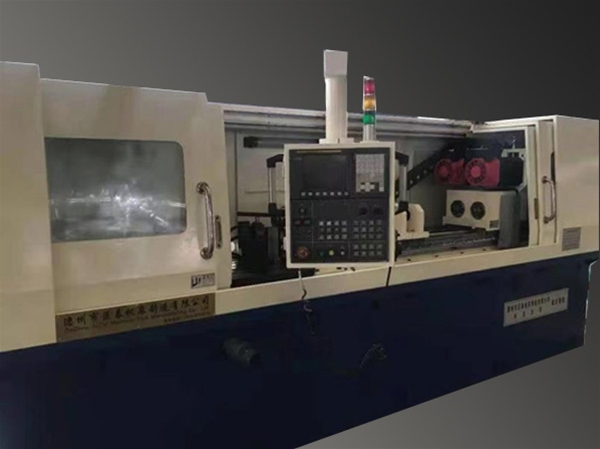

数控双轴深孔钻床

名称:数控双轴深孔钻床

详细信息
机床的用途及特点:
该机床改造以后是一种高效、高精度、高自动化的双轴专用深孔钻床,采用外排屑钻削法(枪钻法),工件固定、刀具旋转和进给的工作方式,机床采用数控系统控制,适合大批量生产的加工要求。该机床采用整体精密铸造床身,精密滚珠丝杠传动,线性道轨,具有刚性强、加工效率高、运动平稳、精度保持性好;有足够的静态、动态、热态刚度。所选用控制和驱动系统精度高、可靠性好、响应速度快。机床使用操作,维修方便,造型美观。
2.6.2、机床的主要技术规格及性能参数
主要技术参数单位

序号 参数名称 规格 单位
1.  钻孔直径范围 Ø3-Ø30 mm
2.  最大加工深度 1000 mm
3.  主轴头数头 2 个
4.  滑台导轨面至主轴中心高 100 mm
5.  两轴中心距 ≧180 mm
6.  最大夹持工件直径 160 mm
7.  钻杆箱主轴转速范围 600~4000(无级) r/min
8.  进给速度范围(Z 轴) 10~500(无级) mm/min
9.  冷却液最大压力 10MPa MPa
10.  冷却液最大流量 120 L/min
11.  进给拖板快速移动速度 5000 Mm/min
12.  进给电机扭矩 10  Nm
13.  钻杆箱电机功率 5.5X2 KW 伺服电机 kW
14.  T 型槽工作台面至主轴中心高 230 mm
15.  机床总功率(约) 25 KW
16.  机床重量(约) 10 T
17.  占地面积(不含防护) 4500X2200X1800  mm
