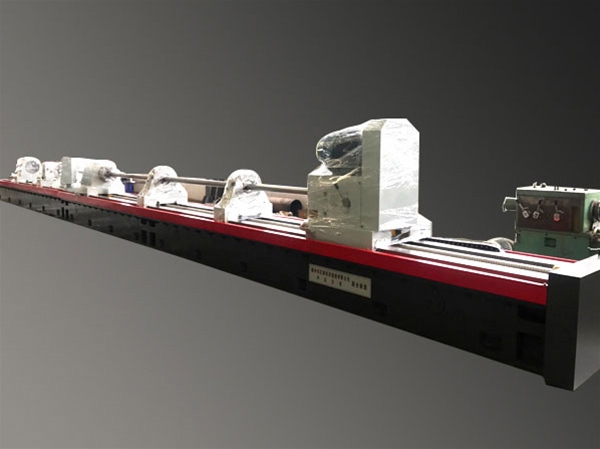

该机床是借鉴韩国美林公司同类机床的技术，由本公司独立开发的一种可替代原深孔钻镗床的新型的高效的机床，该机床配给功率大，机床刚性强，加工工艺裕度宽，加工效率极高，可加工各种机械液压油缸，圆柱型工件的通孔及阶梯孔等。机床主要用于刮镗削加工和滚压加工，机床采用工件不动镗头转动的加工方法，镗削加工时采用前排屑，由镗杆中部的授油器授油，头架后部排屑。镗杆长短可变换。滚压为后拉滚压，应用韩国SRB的高速刮镗滚压头，可高效加工油缸，一改粗镗、精镗、绗磨加工油缸的传统工艺，生产效率是传统工艺的5-6倍。该机床的应用将会使油缸生产工艺产生划时代的革命。

机床床身是由优质铸铁制造，刚性强，稳定性强，镗杆箱主轴由北京超同步22KW交流伺服电机驱动，镗杆箱主轴由交流伺服电机驱动，调速范围宽，输出转矩大，进给系统采用北京KND 4.7KW交流永磁伺服电机驱动，能适应各种深孔加工工艺的需要，工件装卡采用授油器固定，头架顶紧，稳定可靠、装卸方便，电气系统采用KND数控系统集中控制，可人机交互，图形显示，操作灵活，安全可靠。在生产中即适合大批量生产也可适合小批量生产。是生产液压油缸设备的最佳选择。

机床还配有大容量自动排屑机，铁屑自动收集到废屑箱，冷却液精密过滤，可循环使用。

一、技术参数

项目名称	参数	单位
工作范围
镗孔直径范围	Ф40-150	mm
工件长度	9500	mm
工件装卡直径	Ф180	mm
钻镗杆箱主轴参数
中心高度	> 300	mm
镗杆箱主轴前端锥孔	Ф80	mm 1：20
主轴变速范围	50-1800	r/min（交流伺服无级调速）
主轴输出扭矩	≥1000	N.m
进给参数
进给速度范围	5-4000	mm/min（无级）
托板快速移动	3	m/min
进给推力	2600	N
加工精度
定位长度	0-1.5	m
精镗精度	IT8-IT9
滚压精度	IT7-IT9
工件镗削表面粗糙度	≤Ra3.2	μm
工件滚压表面粗糙度	≤Ra0.8	μm
工件加工圆度	≤0.029/200	mm
电机容量
镗杆电机功率	22	KW 交流伺服电机
进给电机	4.7	KW 交流伺服电机
液压泵站电机	1.5	KW 交流电机
输出冷却泵电机功率	7.5	KW、 2台
自动排屑电机功率	1.5	KW、 1台
集中润滑电机	0.75	KW、1台
头架对工件的最大预紧力	30	KN
其它
冷却系统流量	200	L/min-2组
冷却系统额定压力	2.5	Mpa
过滤精度	5	微米
尺寸	21350X3500X1750	mm
毛重	约（25）	T
