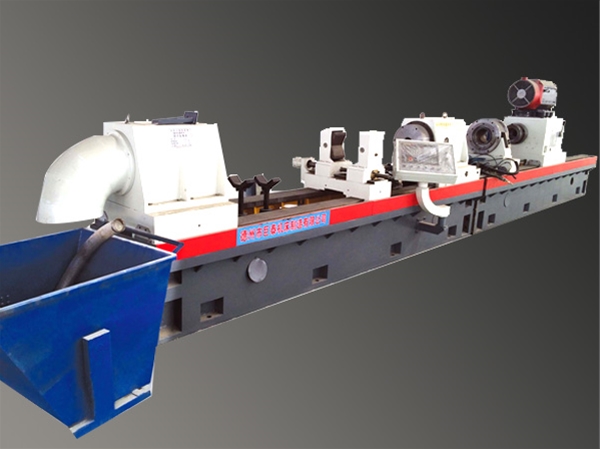

TZK 25-35 型数控深孔刮滚机床

名称:TZK 25-35 型数控深孔刮滚机床

详细信息

  机床的性能:

TZK 25/35 型数控深孔刮滚机床采用工件固定,刀具旋转进给的加工方式。机床可实现对工件内孔的镗孔、刮削、滚光加工,加工工艺简便,加工产品精度高等。该机床的主要优势特点就是加工效率高,性能稳定,效率是传统深孔镗床、深孔强力珩磨机床效率的5~10倍;智能化控制程度高,数字化控制、监控机床的各个动作指令,简便易操作。

TZK 25/35 型数控深孔刮滚机床配备PLC液晶触摸屏;主轴箱采用大扭矩变频电机驱动,无级调速,主轴轴承采用高精度轴承,回转精度高。进给采用超同步交流伺服电机,无级调速;配备高精度的8020滚珠丝杠,实现了主轴箱高精度稳定进给。数控刮削滚光机配备高效率自动涨缩刮滚刀具功能,专用的气动(液压)退刀系统,特别适用各种液压油缸、汽缸等精密管件的大批量加工。


机床主要参数:


项目名称

单 位

参数

加工直径范围

mm

φ50-φ250

加工最大深度

mm

6000

机床导轨宽度

mm

600

主轴中心高度

mm

400

主轴转速范围、级数

r/min

3-800(无级调速)

主电机

KW

45(上海森立马)

进给速度范围

mm/min

5-3000(无级)

拖板快速移动速度

mm/min

3000

夹持工件直径范围

mm

Φ60~Φ350

进给电机

KW

5.5

伺服顶紧电机

KW

5.5

冷却泵电机

KW

7.5 2组

液压泵电机

KW

1.5,n=1440r/min

冷却系统额定压力

MPa

2.5

冷却系统流量

L/min

300

液压系统额定压力

MPa

6.3

数控系统



广州科源(或PLC触摸屏)
